Комплекты термопреобразователей сопротивления платиновых КТСП-Н

Назначение

КТСП-Н предназначены для измерения температуры и разницы температур теплоносителей в системах учета и контроля тепловой энергии в тепловых сетях теплоснабжения и энергетике.

Выпускаются по ТУ РБ 300044107.008-2002 согласно EN 60751 и EN 1434 по пунктам требований к комплектам термопреобразователей.

Подбор термопреобразователей

Комплекты подбираются на автоматизированных рабочих местах по методике, разработанной предприятием, прошедшей метрологическую экспертизу и внедренной в производство с 2000г.

Подбор комплектов производится путем расчета погрешности по всей области рабочих температур и значений разности температур с использованием полученных при первичной поверке результатов измерений в трех калибровочных точках.

Рисунок 1. Выход погрешности комплекта из допустимых значений.
Рисунок 2. Влияние на погрешность комплекта защитной гильзы.

КТСП-Н состоят из термопреобразователей сопротивления платиновых (ТСП-Н), подобранных друг к другу по идентичности индивидуальных статистических характеристик (ИСХ) и по условию минимизации абсолютной погрешности при измерении разности температур во всем диапазоне измерений.

Предел допускаемой относительной погрешности измерения разности температур: Класс 1: ±(0,25+1,5Δtmin/Δt) Класс 2: ±(0,5+3Δtmin/Δt)

Применение методики подбора по 3-м калибровочным точкам обусловлено получением реальной информации распределения абсолютной погрешности во всем диапазоне измерений при различных значениях разности измеряемых температур.

Данная методика позволяет выявить выход значений погрешности комплекта более точно, по сравнению с методикой подбора комплектов по 2-м калибровочными точками (рисунок 1).

Отказ от использования нулевого и парового термостатов и применение жидкостных термостатов с неоднородностью температурого поля не более ±0,005, позволяет производить подбор термопреобразователей в комплекты с высокой точностью и минимальной измеряемой разностью температур в 2°С средствами поверки с метрологическим запасом точности по рекомендациям МОЗМ R75.

Разность измеряемых температур

Комплекты КТСП-Н применяются для измерения разности температур в диапазоне от 2(3)°С до 150°С.

Диапазон измерения температур

Комплекты КТСП-Н применяются для измерения температур в диапазоне от 0°С до 160°С.

Комплектация

КТСП-Н, монтируемые в гильзу, комплектуются бобышками и гильзами, которые не требуют заполнения зазора теплопроводящим материалом. Применение гильз оказывает минимальное влияние на погрешность комплекта, благодаря жестким допускам на зазоры и соответственно хороший теплообмен между гильзой и термопреобразователями (рисунок 2).

Влияние защитных гильз на результаты измерений разности температур постоянно контролируется.

Схема обозначений комплектов термопреобразователей КТСП-Н

Беларусь
Сертификат соответствия системе менеджмента качества СТБ ISO 9001-2009
Беларусь

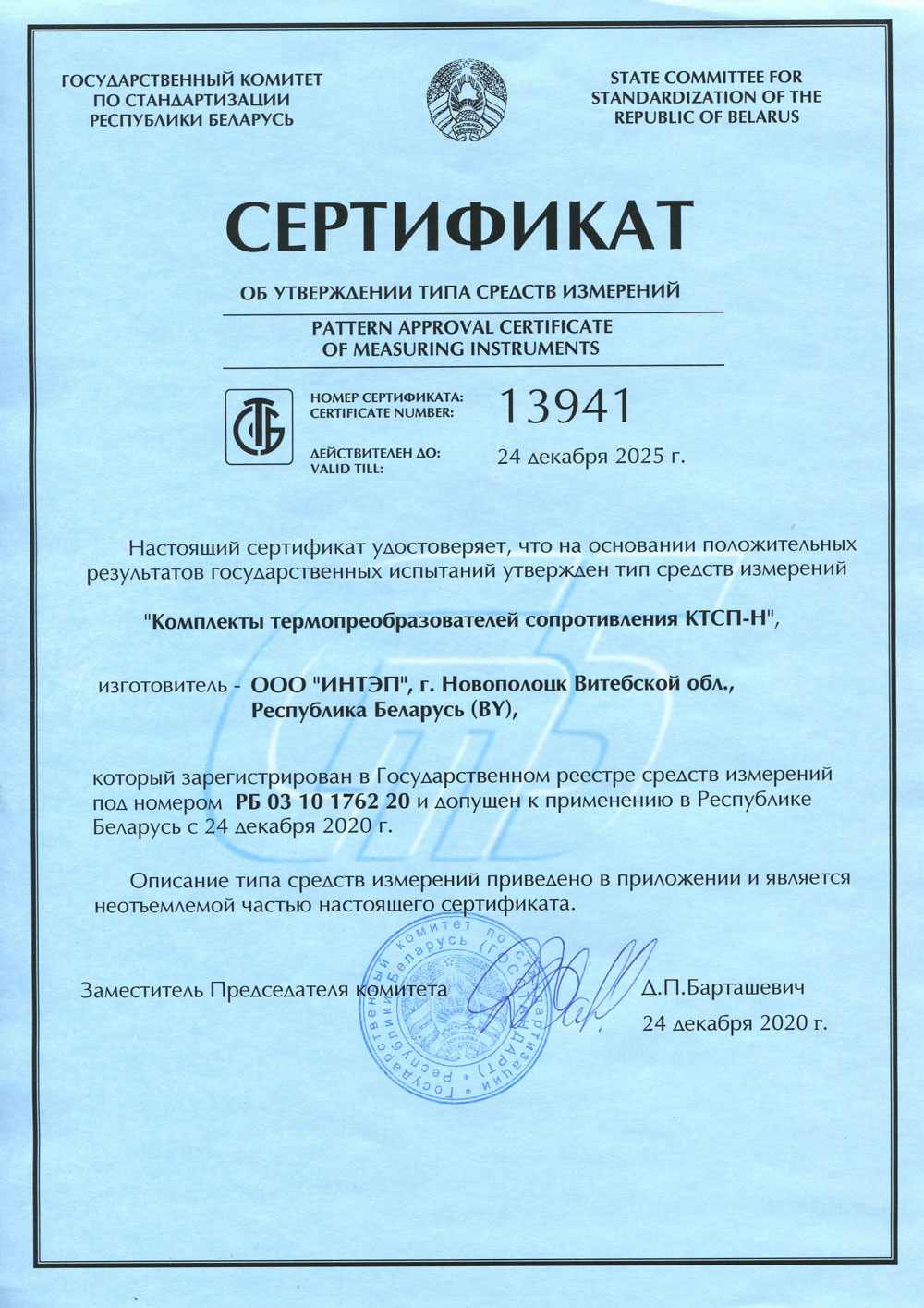

Сертификат №10708. Зарегистрирован в гос. реестре средств измерений под №РБ 03 10 1762 16
EAC
Отказное письмо по ТСП-Н, КТСП-Н, ТСМ-Н
Казахстан
Сертификат № 8127 (Гос. реестр ср-в измерений № KZ.02.03.04507-2012/РБ 03 10 1762 11)
Россия
Свидетельство BY.C.32.999A №66776. Регистрационный №38878-17
